초음파유량계 (클램프 온, 외벽식, 삽입식, 시간차 방식 초음파유량계)

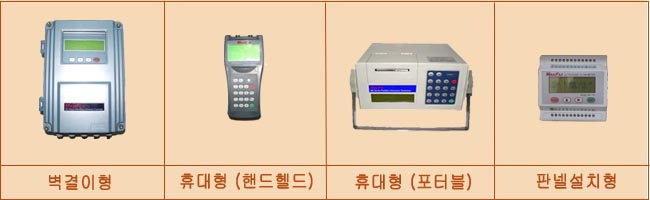

 모델명 : MU 시리즈(휴대형, 벽결이형, 판넬설치형, 핸드헬드형) |
핸드헬드형
벽걸이형
휴대형
판넬설치형
|
모델구분
- MU-WA : 벽걸이형 초음파유량계
- MU-PO : 휴대형 초음파유량계
- MU-PA : 판넬설치형 초음파유량계
- MU-HA : 핸드헬드형 초음파유량계
|
|
장점

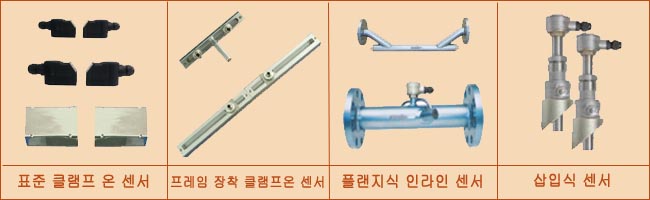

- 외벽부착식 (Clamp-on) 및 삽입식 센서의 경우, 설치 또는 유지보수작업을 위해서, 설비를 중단시킬 필요가 없다 (외벽부착식 센서의 경우, 파이프 외부 표면에 센서가 장착되므로, 파이프를 절단, 구멍가공 등의 작업이 밒요없으며, 삽입식 센서의 경우, Hot Tapping 기술을 이용하여 유체의 흐름을 중단하지 않고, 장착한다.) 단, 인라인 (in-line, full-bore) 센서의 경우, 유체의 흐름을 중단하고, 파이프를 절단하여, 센서를 장착해야한다.
- 압력손실이 없다.
- 낮은 비용으로 고정밀도와 신뢰성을 확보할 수 있다.(관경에 증가함에 따라 가격이 증가되는 인라인 설치식 유량계와 비교시, 특히 전자유량계와 비교시 매우 큰 가격상의 잇점)
- 설치가 쉽고 단순하다.
- 0.2 나노초의 신호밀도를 바탕으로한 시간차방식 유량계산
- 실시간 인쇄기능(휴대형)
- 다양한 설치방식 선택(벽걸이형, 휴대형, 핸드헬드형, 판넬설치형)
- 국내와 해외의 다수 판매실적을 통한, 현장에서의 성능입증
- 벽부착식의 경우, 위험한 환경에서 사용할 수 있는 방폭인증이 있다.
- 또한, Clamp-on(외벽부착식) 센서 외에도, 정확도를 높이기 위한 외벽부착식 센서 및 초저유량 측정을 위한 파이(p)형 센서도 가능하다.
|
|
MaxiFlo™ (맥시플로™) 초음파유량계 MU 시리즈는 최첨단의 단일보드 기술을 바탕으로 (본체 내부가 메인보드 1개와 디스플레이+키패드 1개로 구성되어있다.) 고정밀도, 고실뢰도, 고성능 및 저가격을 실현한 유량계로써, 이를 바탕으로 전세계에 많은 사용자를 확보하고 있다..
주요특징은 다음과 같다:
· 센서가 파이프를 절단하고 설치해야 하는 방식이 아니기 때문에 (단, Full-bore 센서 제외), 설치 및 유지보수가 쉽고 간단하다. 또한, 유동에 방해가 되는 장치가 없으므로, 압력손실이 없다.
· 수용자의 다양한 사용환경에 부응할 수 있는 지능형 디스플레이, 연산 및 인쇄(데이타 로그 기능). 유량은 각종 산업 단위로 표시되며, 통상적인 교류전원(110/220VAC), 직류전원(8-32VDC), 내장배터리를 사용한다.
· 휴대형/핸드헬드형의 경우, 강력한 데이타 로깅 기능을 제공하므로, 별도의 데이타 로거가 필요없다.
· 전류신호(4-20mA), 주파수 신호, RS-232 신호, 릴레이 출력등 다양한 출력과 5개의 아날로그 입력을 제공한다.
|
|
모든 MaxiFlo™ (맥시플로™) 유량계는 출고전에 정확히 시험을 거치며, 시험성적서가 첨부된다.
표준으로 1년간 품질을 보증한다.
|
설치시 유의점
|
- 센서 상류측에 10D(관내경 x 10), 하류측에 5D(관내경 x 10) 길이의 직관부가 확보되어야 높은 정확도를 보장할 수 있다. 만약 상류측에 펌프가 설치되어 있을 경우, 상류측 직관부를 30D로 늘려 충분히 확보해주어야 한다.
|
| 장비사양 |
|
측정액체 불순물의 농도가 최대 10,000 ppm(mg/l)인 물 및 기타 깨끗한 액체. 유체의 온도는 -20에서 100°C이어야하며, 얼음이 포함되어 있지 않아야 한다.
|
| 측정배관 강, 스테인레스강, 주철, 플라스틱, 콘크리트, 등 가능함. 라이닝의 두께는 5mm를 넘지 않아야 한다. |
| 측정유속 -16m/s ~ +16m/s |
| 측정배관치수(내경) 15mm ~ 6,000mm |
|
정확도 0.2 m/s 이상의 유속에서 측정치의 1%
|
|
재현성 0.3~16m/s에서 ±0.2 ~ 0.5%
|
|
직선성 ±0.5%
|
|
출력 4~20mA(Accuracy 0.1%), OCT(12~9,999Hz), Relay, RS-232
|
|
전원 110/220VAC, 8~24VDC, 배터리
|
|
프린터출력 RS-232C 시리얼 출력(휴대형만 가능)
|
|
작동환경
본체 - 온도: -20 ~ 40°C 습도: 최대 85% RH
센서 - 온도 : -20 ~ 120°C 습도: 최대 : 98%(IP68 처리를 할 경우, 2미터 깊이의 물속에서도 작동)
|
|
|
